3KM-T000-0215-20S-F001
23路光電滑環產品特點：
● 由2路15A電功率、20路控制信號和1路光纖組成；
● 獨創性的低耗損光耦合專利技術；
● 安裝簡便快捷，比同行光電滑環快10倍以上；
● 光纖滑環直通率高達100%；
● 極低的插入損耗和極高的回波損耗；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
傳輸信號：
● 普通電信號及光信號；
● 光信號傳輸速率可達100Gbit／s以上；
● 通道具有單模、多?；騿味嗄；旌峡蛇x；
下載產品手冊 ↓ 下載3D模型 ↓| 23路光電滑環（3KM-T000-0215-20S-F001）參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數 | 23路 | 工作轉速 | 0~350RPM | 10N |
| 工作電壓 | 240V | 工作溫度 | -40℃~+85℃ | 端子之間插拔力： |
| 額定電流 | 15A | 工作濕度 | ≤70% RH | 最大插入力：8N |
| 導線規格 | AWG28鐵氟龍導線 | 觸電材料 | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值 | 環路：≤10mΩ | 防護等級 | IP51 | 端子與插座之間保持力： |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 8,000,000轉@350RPM | 10N |
| 外形尺寸(OD*L) | 85*82.2mm | 光纖類型： | 單模光纖 | |
| 耐壓強度 | 兩路之間≥500V@50HZ,60S≤5mA | 光纖路數： | 1路 | |
| 導線長度 | 定子：300mm;轉子：950mm | 工作波長： | 1310-1550nm | |
| 插損： | ≤2db | |||
| 接頭類型： | LC/SC | |||
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 23路光電滑環（3KM-T000-0215-20S-F001） | ||
|---|---|---|
| 型號 | 信號或15A | 長度 L（mm) |
| 3KM-T000-0215-20S-F001-0 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-1 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-2 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-3 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-4 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-5 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-6 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-7 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-8 | 23 | 19.5 |
| 3KM-T000-0215-20S-F001-9 | 23 | 19.5 |
注：如需每環15A以上大電流，請聯系客服幫助快速選型, 支持定制
3KM-T000-0215-20S-F001系列光電滑環尺寸圖
3KM-T000-0215-20S-F001系列光電滑環安裝方式示意圖
光電滑環應用范圍：
廣泛運用于安防監控、無人機、機器人、智能家居、以太網、旋轉臺、自動化設備、高清視頻信號傳輸、微波通訊、醫療器械、傳感器信號測量、氣象和軍事用途的雷達天線信號傳輸?shù)取?/p>
可定制的規格范圍：
可做1～50路通道；
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
光電滑環系列定制可選項
光電滑環——
光電滑環又稱光電組合滑環（即光纖滑環與導電滑環組合），是可360°無限制連續旋轉的，同時傳輸電流、電信數據、光能、光信號的旋轉連接器件，光電滑環尤其適合信號高速、信息容量大、高精準度、遠距離的傳播。光纖滑環全密封設計，光信號采用非接觸式、獨立傳播，不會對電信號造成干擾，也不受電磁干擾，對應用環境適應性強，如低溫、高壓及電磁干擾等環境。
光電滑環的光信號傳輸雖是無接觸、無摩擦傳輸，壽命長達上億轉。但其可靠性的影響因素，更多來自組合的導電滑環旋轉部件，如結構件意外的旋轉摩擦、刷絲環道摩擦產生的粉塵及潤滑油揮發物等，在設計光電滑環結構時，都應事先考慮到。

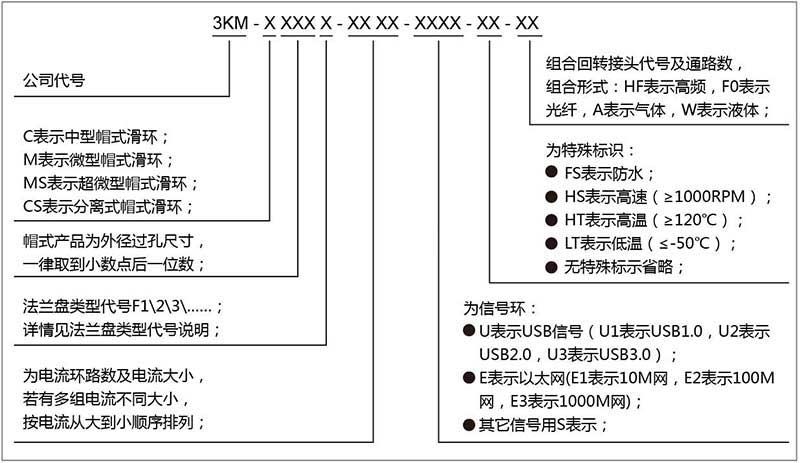

三千米連接帽式滑環產品型號編碼說明
23路光電滑環（3KM-T000-0215-20S-F001）應用案例
● 導電滑環在安防監控高速球型攝像機上的應用案例
● 導電滑環在現代化醫療設備上的應用案例
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
