超微型導電滑環及無法蘭導電滑環安裝方式

超微型導電滑環及無法蘭導電滑環安裝方式

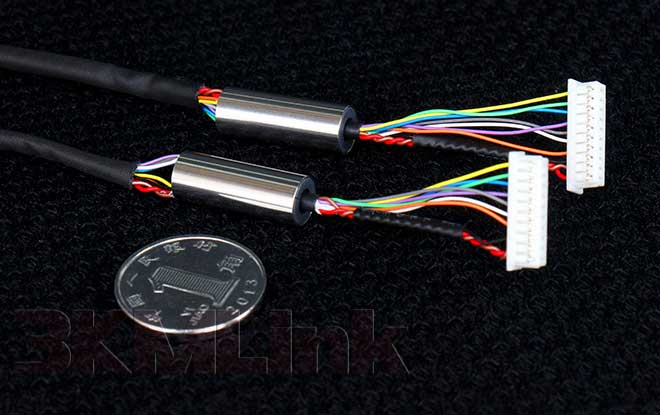

微型導電滑環雖然很多款式的外觀不像帽子，但實際上也是一種外形小巧的帽式導電滑環。主要應用于無人機、穩拍器、安防監控、機器人、測試儀器、小型轉臺及自動化設備上，360°無限旋轉傳輸微弱電流、控制信號、視頻信號、網絡信號等多種信號混合傳輸。由于微型導電滑環的外徑非常小，一般在5mm～20mm范圍內，它所應用的場景空間都很緊湊、狹小。而且，微型導電滑環的扭矩一般都比較低，即使沒有對它固定安裝，也不會影響其正常運作與性能。因此，為了節省空間，微型導電滑環一般不采用帽式法蘭來固定安裝，而是采用側面螺絲、點膠、膠布粘帖等更為簡便的方式進行固定安裝。

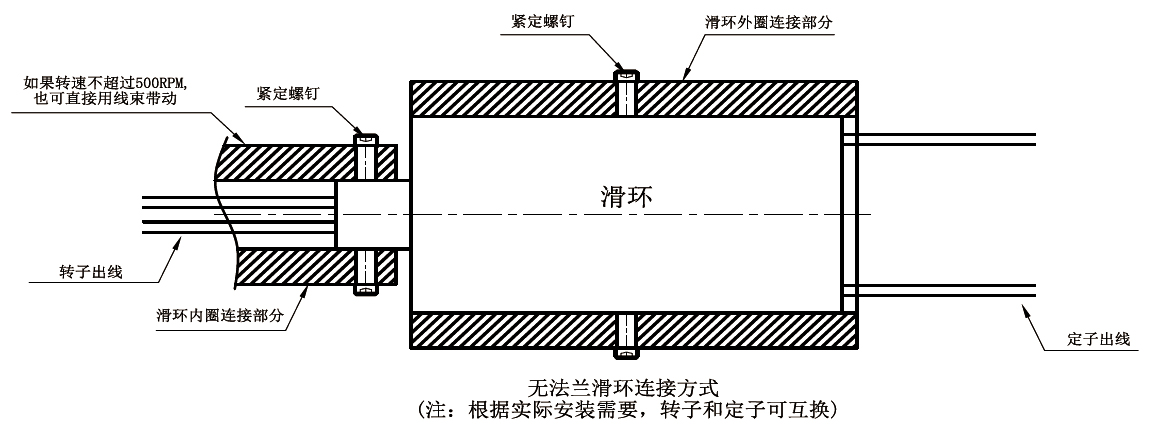

超微型導電滑環及無法蘭導電滑環安裝方式示意圖

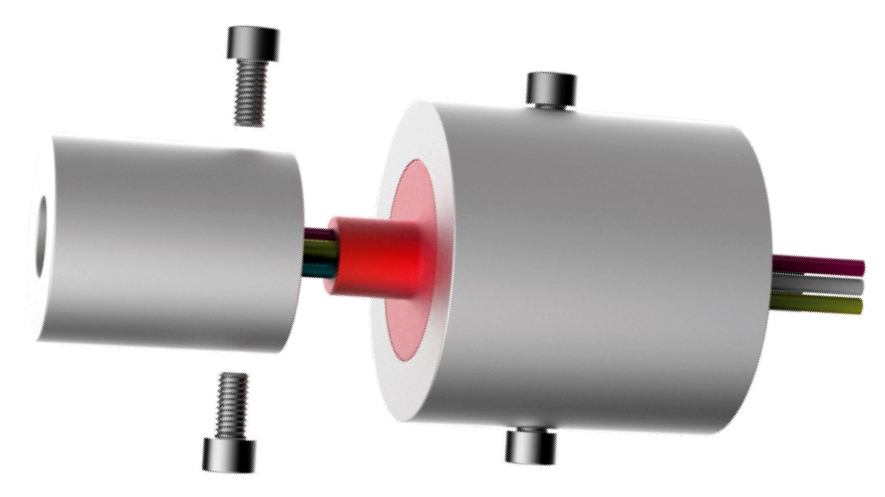

超微型導電滑環及無法蘭導電滑環安裝方式3D示意圖

超微型導電滑環及無法蘭導電滑環安裝說明:

1.關于內圈固定

· 對于微型，緊湊型導電滑環，滑環的內圈直接可以用線纜帶動，無需固定。

· 對于大型定子法蘭導電滑環，滑環的內圈用緊定螺絲或者扁位進行固定。

2.關于外圈固定

將滑環整體放入定子套筒中，并固定在定子端，用螺絲鎖止。

安裝注意事項:

1、滑環環體除了承重本身重量外，不得承重其他的物體，環體導線也不得承受外部拉力。

2、在滑環安裝時，務必要保護好導線，避免因?qū)Ь€絕緣層損壞而影響到產品品質。

3、滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。

4、確定固定部分的螺母不松動。

5、定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
